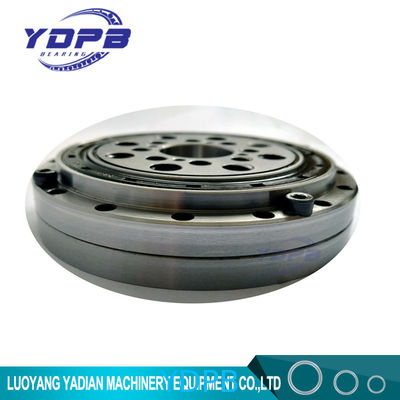

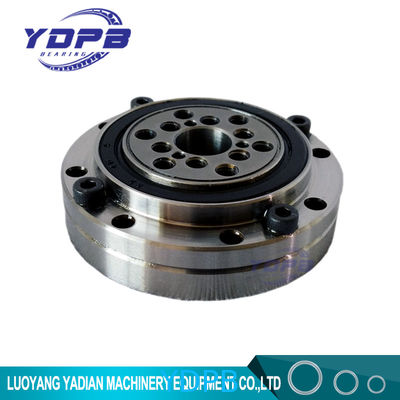

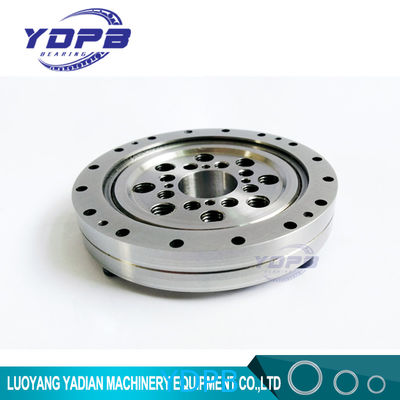

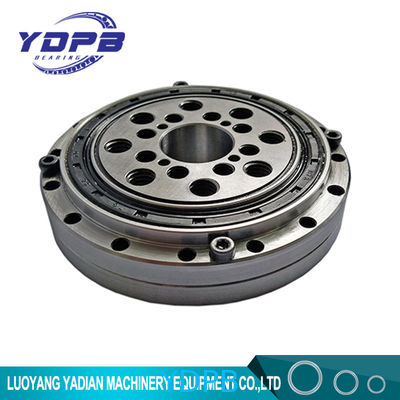

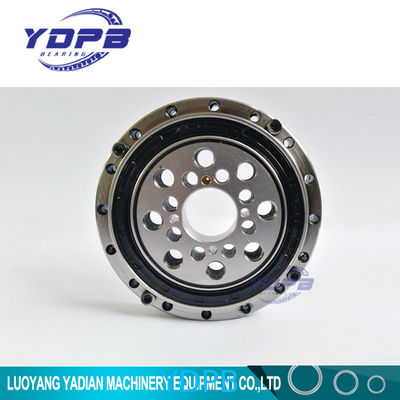

Los rodamientos de rodillos cilíndricos cruzados de CSG-32/CSF-32 de 26x112x22,5 mm de porcelana fabricantes de rodamientos de robots

Rodamientos de rodillos cruzados CSG-32/CSF-32 para accionamientos armónicos, dimensión 26x112x22.5mm

Diámetro interior (mm): 26

Diámetro exterior (mm): 112

Altura (mm): 22.5

Peso (kg): 1.1

Estructura del producto

El rodamiento de accionamiento armónico es una estructura de rodillos cruzados. Según su área de aplicación, existen dos tipos, uno con anillo exterior dividido y anillo interior integrado, y otro con anillo exterior e interior totalmente integrados. Los cuerpos rodantes son rodillos cilíndricos dispuestos ortogonalmente, esta estructura permite que un solo rodamiento soporte la carga desde todas las direcciones, por ejemplo, radial, axial y par de inclinación, etc. Rodamiento con alta rigidez, precisión de rotación y capacidad de carga. Este rodamiento de la serie tiene una apariencia compacta, con orificios de montaje, el cliente puede montarlo directamente, adecuado para todo tipo de accionamientos armónicos.

Serie de rodamientos de accionamiento armónico

Serie CSF (CSG) (Anillo exterior dividido, anillo interior integrado)

Estructura de anillo exterior dividido, anillo interior integrado, no hay necesidad de brida ni asiento de rodamiento. Adecuado para todo tipo de accionamientos armónicos de la serie CSF (CSG).

CSF/CSGmodelo de la serie (Dimensión dxDXH) mm

Dimensión CSF-14/CSG-14 - 9x55x16.5mm

Dimensión CSF-17/CSG-17 - 10x62x16.5mm

Dimensión CSF-20/CSG-20 - 14x70x16.5mm

Dimensión CSF-25/CSG-25 - 20x85x18.5mm

Dimensión CSF-32/CSG-32 - 26x112x22.5mm

Dimensión CSF-40/CSG-40 - 24x126x24mm

Dimensión CSF-50/CSG-50 - 32x157x31mm

Dimensión CSF-65/CSG-65 - 44x210x39mm

Detalles

Serie SHF (SHG) (Anillo exterior integrado, anillo interior integrado)

Estructura de anillo exterior e interior totalmente integrada, el montaje no afectará al rendimiento, puede obtener una precisión de funcionamiento y un par estables. Adecuado para todo tipo de accionamientos armónicos de la serie SHF (SHG).

Lubricación

Rodamiento con grasa de litio compuesta de alta calidad en fábrica, por lo que en condiciones normales de uso no es necesario agregar grasa. Pero para el funcionamiento del rodamiento, en la etapa inicial, el par de fricción aumentará temporalmente, el par de fricción se estabilizará cuando la grasa se adhiera uniformemente a la pista de rodadura y al rodillo.

Si las condiciones de uso del rodamiento cambian, la grasa general no puede satisfacer sus requisitos, contáctenos.

Método de montaje

Precaución de montaje

Limpie las piezas, por ejemplo, el asiento del rodamiento, el eje, etc., que estén relacionadas con el montaje del rodamiento. Verifique las rebabas (asegúrese de una buena tolerancia de ajuste entre el anillo interior del asiento del rodamiento y el anillo exterior del rodamiento, el cuello del eje y el anillo interior del rodamiento)

Al apretar el tornillo, el bloqueo del perno de retención debe dividirse en 3~4 etapas, desde el bloqueo incompleto hasta el bloqueo completo, de acuerdo con el “método de cruce +” una y otra vez.

Nota

No desmonte el rodamiento, ya que es ajustado por trabajadores profesionales y para mantener una buena precarga y grasa. Si funciona de forma anormal después de recibir el rodamiento, contáctenos.

Además, la temperatura de funcionamiento del rodamiento es -20℃~+80℃,si no, contáctenos.

Muchas otras series de rodamientos de precisión disponibles
