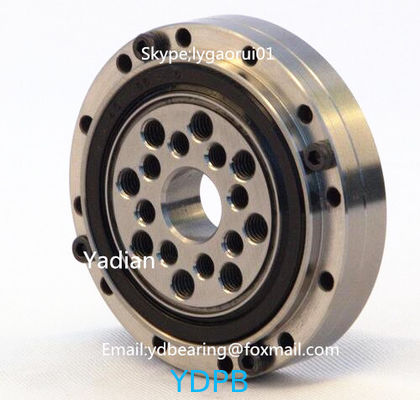

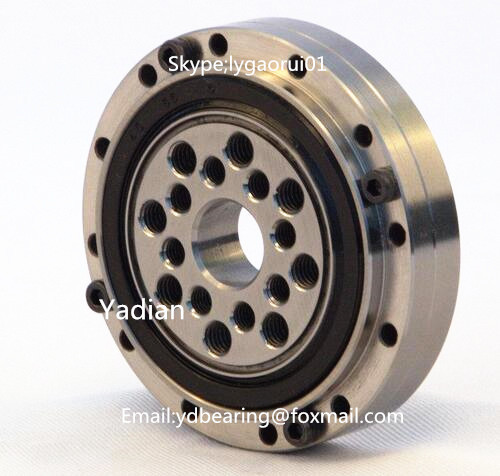

Los rodamientos de rodillos cruzados para el movimiento armónico CSF-14 dimensiones 9x55x16.5mm

Uso de accionamiento armónico Dimensiones de los rodamientos de rodillos cruzados CSF-14-9x55x16.5mm

Diámetro interior (mm): 9

Diámetro exterior (mm): 55

Altura (mm): 16.5

Peso (kg): 0.25

Estructura de los productos

El rodamiento de accionamiento armónico es una estructura de rodillos cruzados. Según su área de aplicación, existen dos tipos, uno es el anillo exterior dividido y el anillo interior integrado, otro es el anillo exterior y el anillo interior totalmente integrado. El cuerpo rodante son rodillos cilíndricos que se disponen ortogonalmente, esta estructura puede hacer que un rodamiento pueda soportar la carga de cada dirección, por ejemplo, radial, axial y par de inclinación, etc. Rodamiento con alta rigidez, precisión de rotación y capacidad de carga. Este rodamiento de la serie tiene una apariencia compacta, con orificio de montaje, el cliente puede montarlo directamente, adecuado para todo tipo de accionamientos armónicos.

Serie de rodamientos de accionamiento armónico

Serie CSF (CSG) (Anillo exterior dividido, anillo interior integrado)

Estructura de anillo exterior dividido, anillo interior integrado, no hay necesidad de brida ni asiento de rodamiento. Adecuado para todo tipo de accionamientos armónicos de la serie CSF (CSG).

CSF/CSG modelo de la serie (Dimensiones dxDXH) mm

Dimensión CSF-14/CSG-14 -9x55x16.5mm

Dimensión CSF-17/CSG-17 -10x62x16.5mm

Dimensión CSF-20/CSG-20 -14x70x16.5mm

Dimensión CSF-25/CSG-25 -20x85x18.5mm

Dimensión CSF-32/CSG-32 -26x112x22.5mm

Dimensión CSF-40/CSG-40 -24x126x24mm

Dimensión CSF-50/CSG-50 -32x157x31mm

Dimensión CSF-65/CSG-65 -44x210x39mm

Serie SHF (SHG) (Anillo exterior integrado, anillo interior integrado)

El anillo exterior y el anillo interior son una estructura totalmente integrada, el montaje no afectará al rendimiento, puede obtener una precisión de funcionamiento y un par estables. Adecuado para todo tipo de accionamientos armónicos de la serie SHF (SHG).

Lubricación

Rodamiento con grasa de litio compuesta de alta calidad en fábrica, por lo que en condiciones normales de uso no es necesario agregar grasa. Pero para el funcionamiento del rodamiento, en la etapa inicial, el par de fricción aumentará temporalmente, el par de fricción será estable cuando la grasa se adhiera uniformemente a la pista de rodadura y al rodillo.

Si las condiciones de uso del rodamiento cambian, la grasa general no puede satisfacer sus requisitos, contáctenos.

Método de montaje

Precaución de montaje

Limpie las piezas, por ejemplo, asiento del rodamiento, eje, etc., que estén relacionadas con el montaje del rodamiento. Verifique las rebabas (asegúrese de una buena tolerancia de ajuste entre el anillo interior del asiento del rodamiento y el anillo exterior del rodamiento, el cuello del eje y el anillo interior del rodamiento)

Al apretar el tornillo, el bloqueo del perno de retención debe dividirse en 3~4 etapas, desde el bloqueo incompleto hasta el bloqueo completo, de acuerdo con el “ método de cruce + ” una y otra vez.

Nota

No desmonte el rodamiento, ya que es ajustado por trabajadores profesionales y para mantener una buena precarga y grasa. Si funciona de forma anormal después de recibir el rodamiento, contáctenos.

Además, la temperatura de trabajo del rodamiento es -20℃~+80℃,si no, contáctenos.

Muchas otras series de rodamientos de precisión disponibles

1. Rodamientos de mesa giratoria INA YRT YRT50.....YRT1200
2. Rodamiento de mesa giratoria de carga axial radial de alta velocidad INA YRTS YRTS200....YRTS460
3. Rodamientos de mesa giratoria INA YRTM con sistema de medición de ángulo AMO para mejorar la precisión. YRTM150.....YRTM460
4. Rodamientos de bolas de contacto angular de empuje bidireccional INA ZKLDF serie ZKLDF100.....ZKLDF460
5. Rodamientos de rodillos cruzados THK (IKO) RB/CRB/CRBC Serie Rodamiento de rotación de anillo interior id 35mm----1500mm
6. Rodamientos de rodillos cruzados THK RE serie, anillo exterior giratorio id 35mm----1500mm
7. Rodamiento de rodillos cruzados de sección delgada THK RA id 100mm---200mm
8. Rodamientos de rodillos cruzados THK SX serie, ID 70mm--------500mm
9. THK RU Serie integra anillo interior y anillo exterior, robots industriales utilizan rodamiento de rodillos cruzados RU42---RU445
10. Rodamiento giratorio de rodillos cruzados INA XU/XSU serie, XU050077---XU300515, XSU080168---XSU090398
11. Rodamiento de rodillos cruzados de anillo interior y exterior integrado IKO CRBH serie CRBH5013------CRBH25025
12. Rodamientos de rodillos cónicos cruzados Timken XR/JXR, utilizados para torno vertical de alta velocidad XR496051---XR, XR678052, XR766051, XR855053, XR882055, XR889058, JXR637050, JXR652050, JXR699050.
13. Rodamientos de bolas de sección delgada Kaydon KA, KG, KD series.
14. Rodamientos cerámicos
15. Rodamientos giratorios
16. Rodamientos hechos a medida
