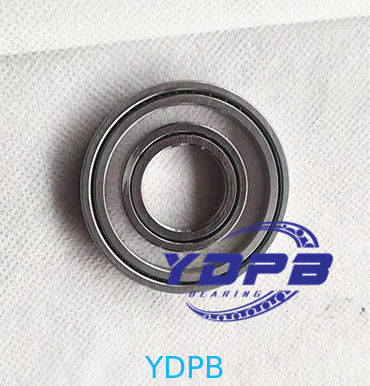

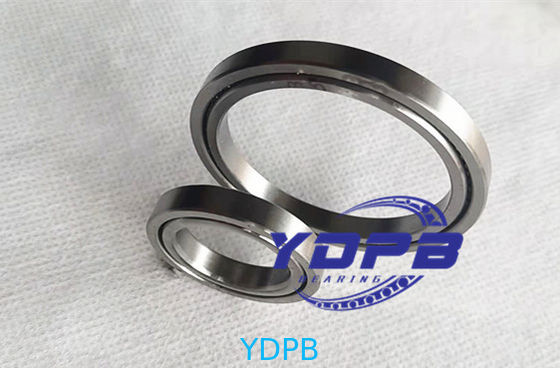

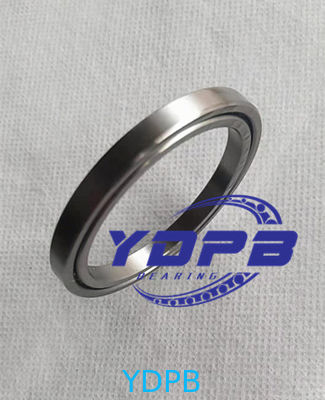

CRBT1055A rodamiento de rodillos delgados cruzados de 15x26x5mm para robots humanoides /robots manuales compactos, cámara compacta

  • CRBT1055A thin crossed roller bearing15x26x5mm for humanoid robots /compact hand robots,compact camera
  • CRBT1055A thin crossed roller bearing15x26x5mm for humanoid robots /compact hand robots,compact camera
  • CRBT1055A thin crossed roller bearing15x26x5mm for humanoid robots /compact hand robots,compact camera
  • CRBT1055A thin crossed roller bearing15x26x5mm for humanoid robots /compact hand robots,compact camera
Place of Origin China
Nombre de la marca YDPB
Model Number CRBT155A
Minimum Order Quantity 1PC
Precio 1$
Packaging Details small cartons
Delivery Time 5-8 wokring days
Payment Terms T/T, D/P, D/A, Western Union, MoneyGram,
Supply Ability 10000PCS/MONTH
Datos del producto
Material Bearing steel Size 15x26x5mm
Usage Humanoid robots, compact camera, copmact hand robots Rolling body cylindrical steel rollers
Puede marcar los productos que necesita y comunicarse con nosotros en el tablero de mensajes.
Inner diameters 15
outer diameters 26
Height 5
Deja un mensaje
Inner diameters 15
Descripción de producto

CRBTRodamientos de rodillos cruzados tipo Super Slim

Los rodamientos de rodillos cruzados tipo Super Slim y Slim son rodamientos extremadamente compactos que tienen rodillos cilíndricos dispuestos perpendicularmente entre los anillos interior y exterior.

Un solo rodamiento puede soportar cargas complicadas como cargas radiales, axiales y de momento. Al usar rodillos cilíndricos cuyo desplazamiento elástico debido a la carga es menor que el de las bolas de acero, este tipo de rodamiento de rodillos cruzados puede hacer que el dispositivo sea compacto y de alta rigidez en comparación con los rodamientos de bolas o los rodamientos de rodillos cónicos y la combinación de dos rodamientos de bolas.

Estos rodamientos se utilizan ampliamente en las partes giratorias de robots industriales, aparatos ópticos, robots colaborativos, robots humanoides, comunicaciones por radar y equipos médicos, etc., lo que contribuye a la compacidad y la ligereza.



Características

Los rodamientos de rodillos cruzados YDPB son rodamientos compactos con sus rodillos cruzados alternativamente en ángulo recto entre los anillos interior y exterior. Pueden soportar cargas de cualquier dirección al mismo tiempo, como cargas radiales, de empuje y de momento. Los rodillos hacen contacto lineal con las superficies de la pista de rodadura y, por lo tanto, la deformación elástica debido a las cargas del rodamiento es muy pequeña. Estos rodamientos se utilizan ampliamente en las partes giratorias de robots industriales, máquinas herramienta, equipos médicos, etc., que requieren compacidad, alta rigidez y alta precisión rotacional. Además, también están disponibles bajo pedido rodamientos de acero inoxidable o aquellos con anillos interior y exterior provistos de orificios de montaje, también está disponible la fabricación a medida de dimensiones.



Parámetros

CRBT1055A rodamiento de rodillos delgados cruzados de 15x26x5mm para robots humanoides /robots manuales compactos, cámara compacta 0

Diámetro del eje Modelo de rodamientos Dimensiones de contorno (mm) Dimensiones del resalte Capacidad de carga básica
Diámetro interior Diámetro exterior Diámetro del círculo de paso de los rodillos Ancho Orificio de engrase r min (radial)
C C0 Peso
d D dp B/B1 a ds Dh kN kN kg
10 CRBT105A 10 21 14.7 5 1 0.15 12.5 17 1.12 0.809 0.01
15 CRBT155A 15 26 19.7 5 1 0.15 17.5 22 1.32 1.10 0.012
20 CRBT205A 20 31 24.7 5 1 0.15 22.5 27 1.49 1.40 0.015
30 CRBT305A 30 41 34.7 5 1 0.15 32.5 37 1.89 2.14 0.021
40 CRBT405A 40 51 44.7 5 1 0.15 42.5 47 2.14 2.74 0.027
50 CRBT505A 50 61 54.7 5 1 0.15 52.5 57 2.43 3.49 0.032
60 CRBT605A 60 71 64.7 5 1 0.15 62.5 67 2.63 4.09 0.038
70 CRBT705A 70 81 74.7 5 1 0.15 72.5 77 2.81 4.68 0.044
80 CRBT805A 80 91 84.7 5 1 0.15 82.5 87 3.05 5.43 0.050
90 CRBT905A 90 101 94.7 5 1 0.15 92.5 97 3.19 6.03 0.056
100 CRBT1005A 100 111 104.7 5 1 0.15 102.5 107 3.37 6.63 0.061



Campos de aplicación típicos

Juntas de robots de automatización industrial Reductores RV para rodamientos de robots colaborativos (como la serie UR), que soportan una rotación continua de ±360°.

Banco de trabajo giratorio: precisión del cuarto eje de la máquina herramienta CNC ≤1 segundo de arco.

Equipo médico y óptico Marco del escáner CT: Admite un funcionamiento de baja vibración (valor de vibración <0.mm/s) a alta velocidad de rotación (≥3rpm). Máquina de litografía de semiconductores: plataforma de alineación de obleas, control del aumento de temperatura <1℃/h

Base de antena de radar aeroespacial: Resiste temperaturas extremas de -40℃ a 120℃, resistiendo cargas de impacto ≥5G
