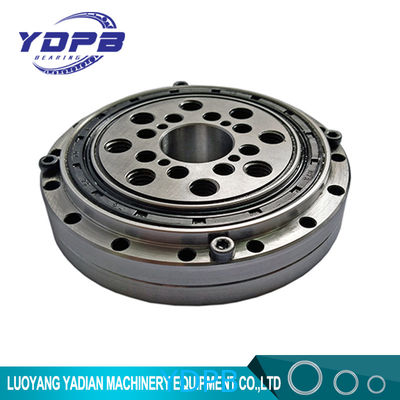

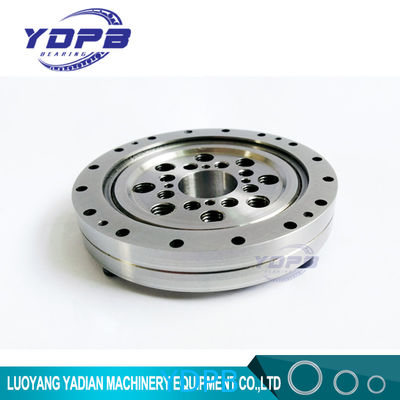

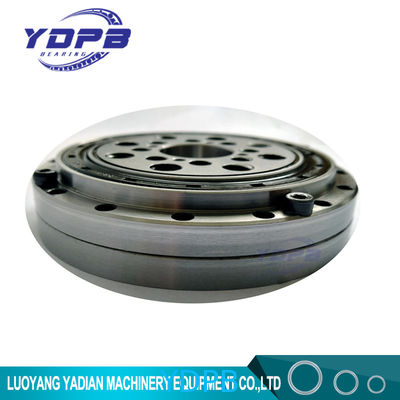

CSG14/CSF14 rodamientos de rodillos cruzados rodamientos de referencia cruzada 9x55x16.5mm robots industriales con rodamiento China proveedor

El uso de los rodamientos de rodadura de acero CSG14/CSF14 Crssed Roller Bearings dimension-9x55x16.5mm

Diámetro interno (mm):9

Diámetro exterior (mm):55

En el caso de los vehículos de la categoría M216.5

Peso (en kg):0.25

Estructura de los productos

El rodamiento de accionamiento armónico es una estructura de rodillos cruzados. De acuerdo con su área de aplicación hay dos tipos, uno es el anillo externo dividido y el anillo interno integrado,otro es el anillo exterior y el anillo interior todos integridad.Los cuerpos de rodadura son rodillos cilíndricos que están dispuestos en ortogonalidad, esta estructura puede hacer que un rodamiento pueda soportar la carga desde todas las direcciones, por ejemplo, el par radial,axial y de inclinación, etc.Rodamientos de alta rigidezEste rodamiento de serie tiene un aspecto compacto, con orificio de montaje, el cliente puede montarlo directamente, adecuado para todo tipo de accionamientos armónicos.

Serie de rodamientos de transmisión armónica

CSF (CSG) Serie (dividir el anillo exterior, integrar el anillo interior)

El anillo exterior está dividido, el anillo interior tiene una estructura integrada, no hay necesidad de brida y asiento de rodamiento. Es adecuado para todo tipo de unidades armónicas de la serie CSF (CSG).

Modelo de la serie CSF/CSG ((Dimensión dxDXH) mm

Las demás partidas de los productos de la partida 2Dimensión 9x55x16.5 mm

Las dimensiones de las fichas CSF-17/CSG-17 son 10 x 62 x 16,5 mm.

Las dimensiones de las unidades CSF-20/CSG-20 son 14x70x16,5 mm.

Las dimensiones de las CSF-25/CSG-25 son 20 x 85 x 18,5 mm.

Las dimensiones de las unidades CSF-32/CSG-32 son 26x112x22,5 mm

Las dimensiones de los CSF-40/CSG-40 son 24x126x24 mm.

Las medidas de la CSF-50/CSG-50 son 32x157x31 mm.

La medida de la CSF-65/CSG-65 es de 44x210x39 mm

Detalles

Las series SHF (SHG) (integridad del anillo exterior, integridad del anillo interior)

El anillo exterior y el anillo interior son estructuras integradas, el montaje no afectará al rendimiento, puede mantener una precisión y un par de funcionamiento estables.adecuado para todos los tipos de accionamientos armónicos de la serie SHF (SHG).

La lubricación

El rodamiento con grasa a base de litio de alta calidad en fábrica, por lo que en condiciones normales de uso no hay necesidad de añadir grasa.el par de fricción aumentará temporalmente, el par de fricción será estable cuando la grasa se adhiera uniformemente a la pista de carrera y al rodillo.

Si el rodamiento que utiliza el cambio de condición, grasa general no puede cumplir con sus requisitos, por favor póngase en contacto con nosotros.

Método de montaje

Cuidado con el montaje

Pls limpiar las partes, por ejemplo asiento de rodamiento, eje, etc., Que se relaciona con el montaje del rodamiento.cuello del eje y anillo interno del rodamiento)

Cuando se aprieta la cerradura, el bloqueo del perno de retención debe dividirse en 3 ~ 4 etapas desde el bloqueo incompleto hasta el bloqueo completo, de acuerdo con el método de cruce + una y otra vez.

Nota

Por favor, no desmonte el rodamiento, ya que es ajustado por trabajadores profesionales y para mantener una buena precarga y grasa.

Además, la temperatura de trabajo del rodamiento es...20°C ~ + 80°C,Si no, por favor póngase en contacto con nosotros.

Muchas otras series de rodamientos de precisión disponibles.
