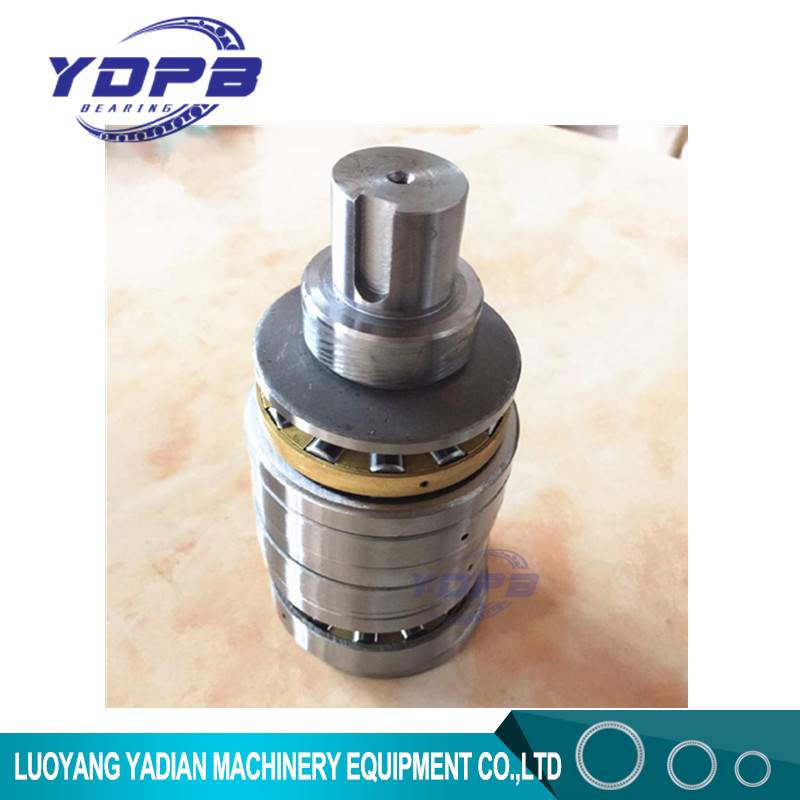

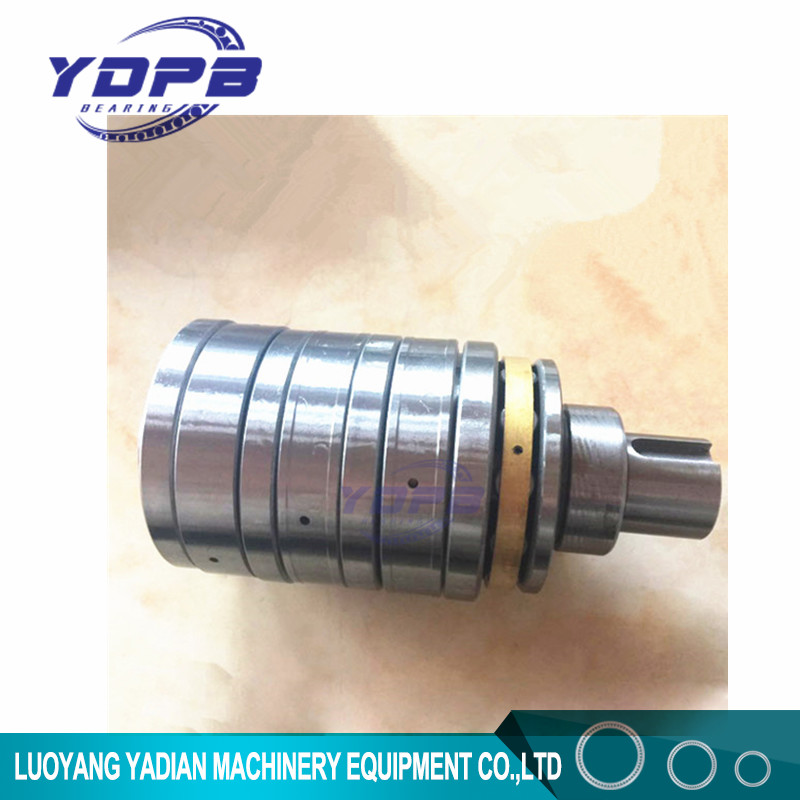

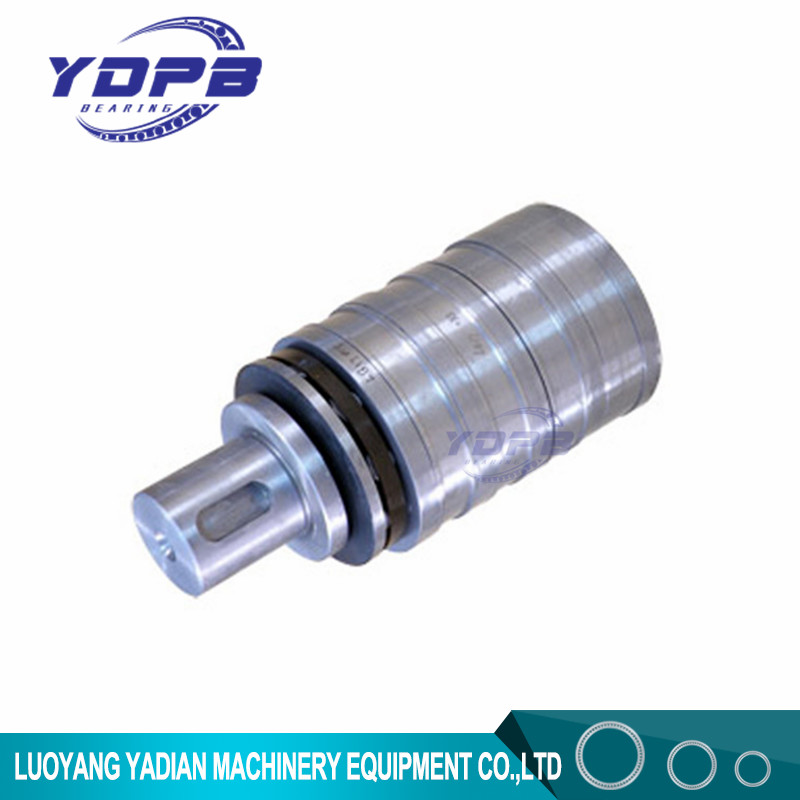

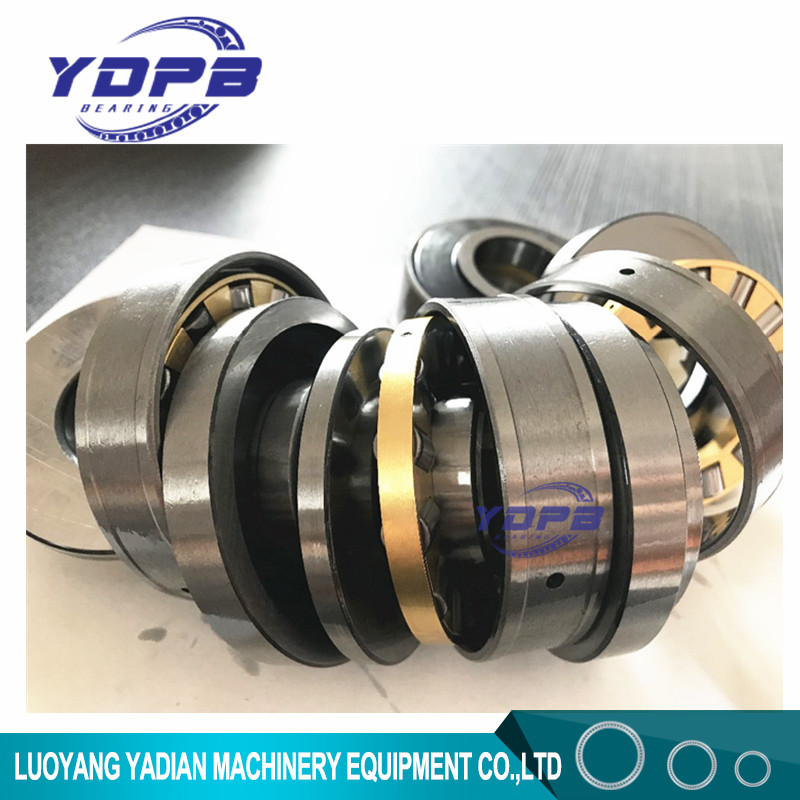

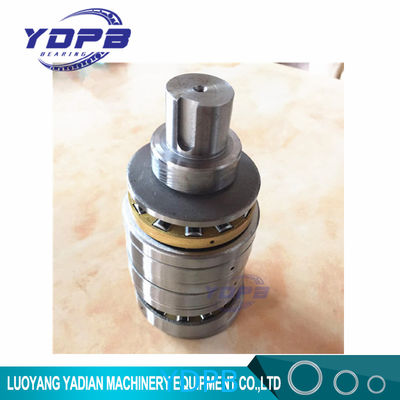

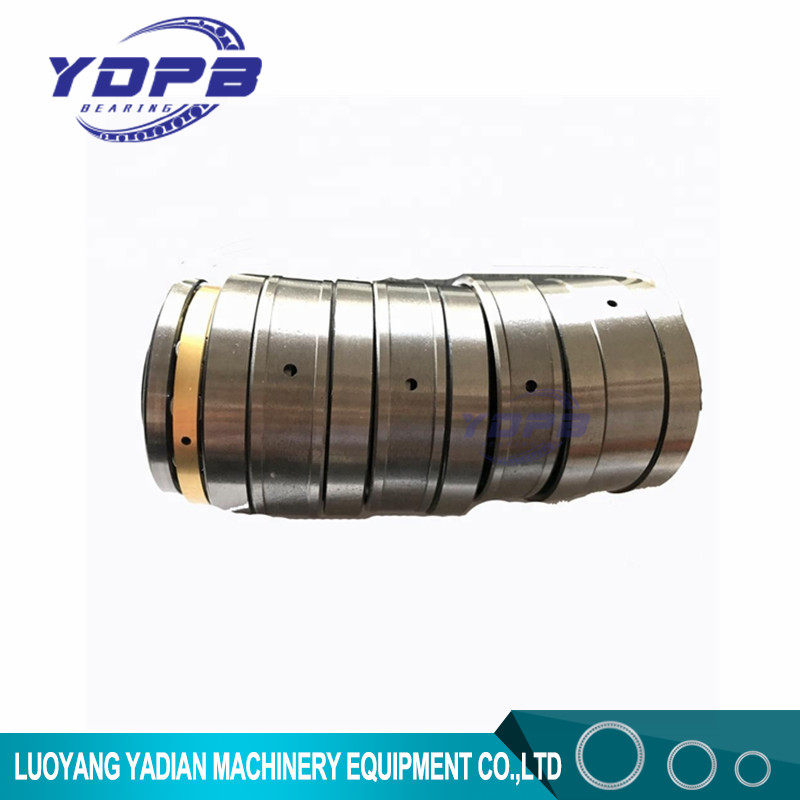

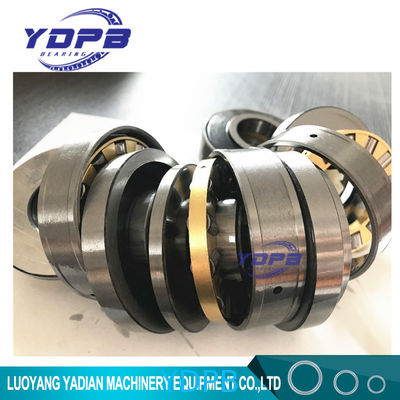

M7CT25120A-T7AR25120A Máquina de extracción de aceite de prensa de tornillo Rodamientos de empuje 25x120x336mm Proveedor de China

M7CT25120A-T7AR25120A Máquina de extracción de aceite de prensa de tornillo Rodamientos axiales 25x120x336mm Proveedor de China

Tipo básico Rodamientos axiales de rodillos cilíndricos de varias etapas

Características y beneficios
1. Requisitos mínimos de soporte posterior

2. Diseño que ahorra espacio

3. Rodillos rectificados de precisión a juego

4. Retenedor de rodillos de latón mecanizado

5. Placas y anillos interiores rectificados con precisión

5. Manguitos de compresión interiores y exteriores rectificados con precisión

TAplicación de cojinete axial tándem:
Extrusora de doble husillo paralelo para la industria del caucho, plataforma petrolífera de perforación profunda, máquina de tracción de tendido de tuberías, máquina de extracción de aceite de prensa de tornillo

Montaje de rodamientos tándem:

Los rodamientos tándem se montan con un ajuste holgado F7 para la carcasa y f6 para el eje del rodamiento tándem. Es necesario un ajuste holgado para permitir el desplazamiento axial (deflexión) de las arandelas, los anillos y los manguitos. La superficie de asiento de la estructura adyacente (carcasa y eje) debe diseñarse para tener una tolerancia de perpendicularidad según DIN ISO 1101

y calidades IT4 a IT7 (según el rango de diámetro).

Para la estructura de acoplamiento, también se debe tener cuidado de asegurar que se mantenga el diámetro de contacto indicado en el dibujo de entrega. El diámetro de contacto (diámetro de soporte) para el resalte del eje no puede ser inferior al diámetro indicado, y el diámetro de contacto para la carcasa no debe excederse.

Un soporte insuficiente no solo causará una distribución desigual de la carga, sino también una mayor deformación de la arandela, lo que a su vez resultará en una mayor tensión en los componentes. Dado que los rodamientos tándem son rodamientos axiales que no son capaces de soportar cargas radiales, es aconsejable proporcionar un soporte radial suficiente. Una forma de hacerlo es utilizar rodamientos de rodillos de aguja. Esto permitirá reducir la posible deflexión del eje y las pérdidas por fricción asociadas, especialmente en el caso de ejes continuos donde el piñón y el rodamiento tándem están en el mismo eje y no están separados por un acoplamiento de engranajes.
