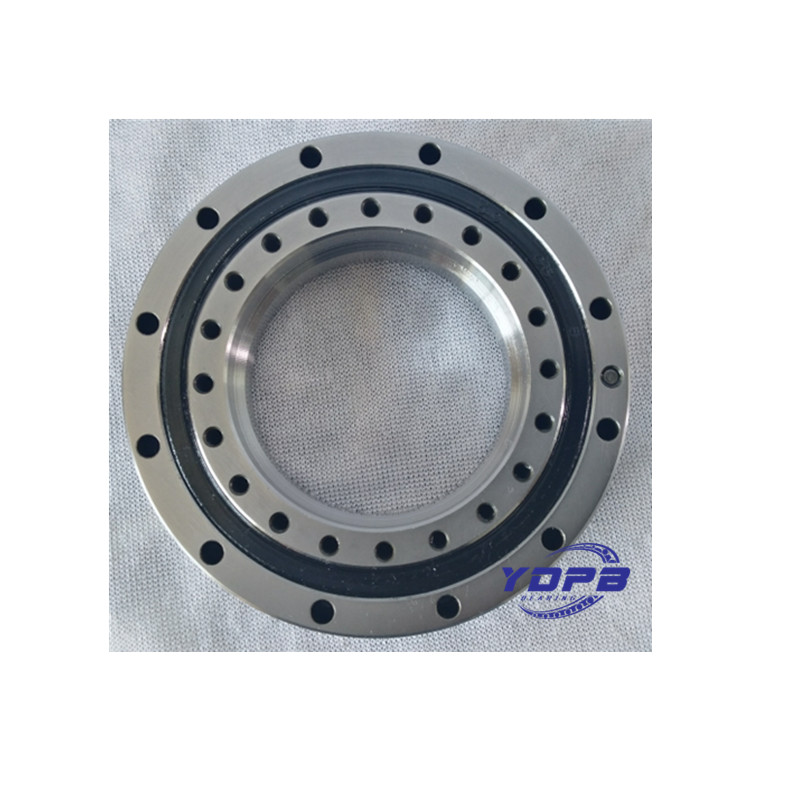

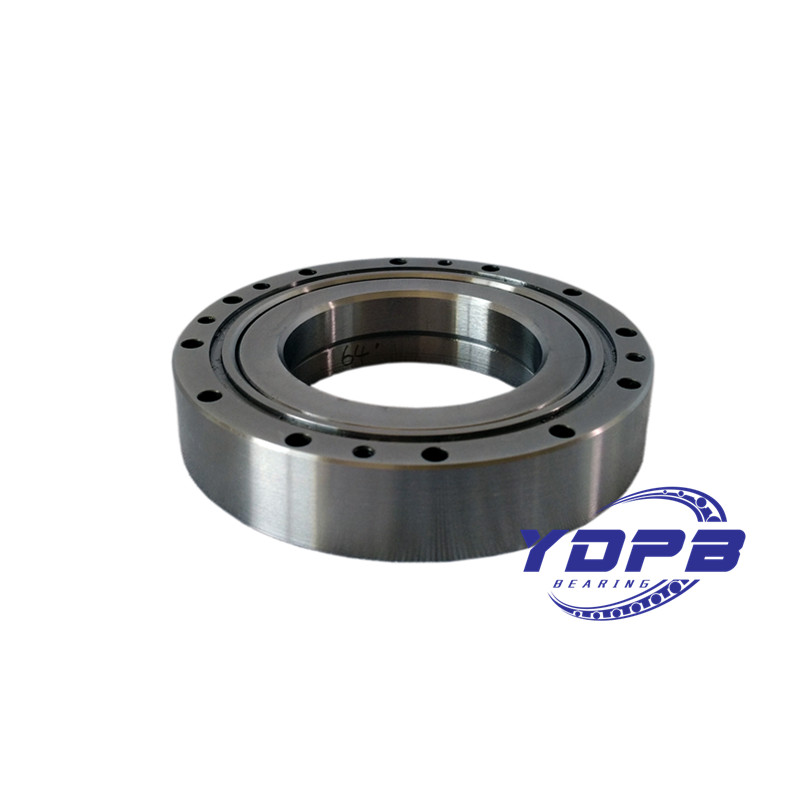

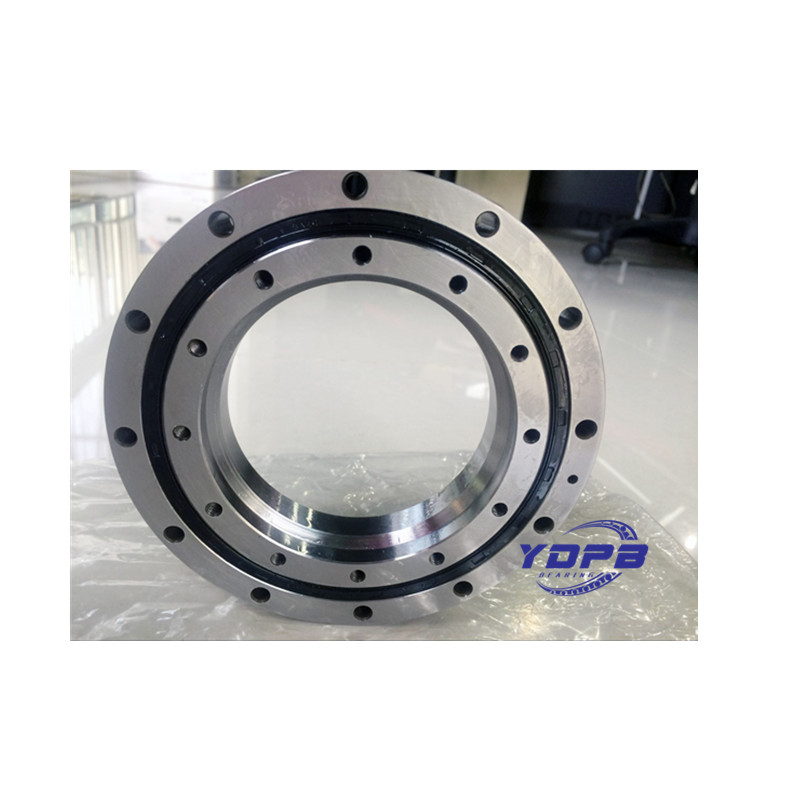

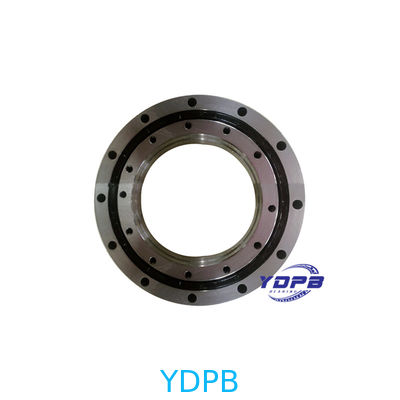

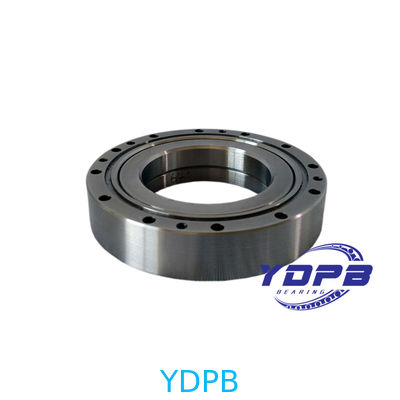

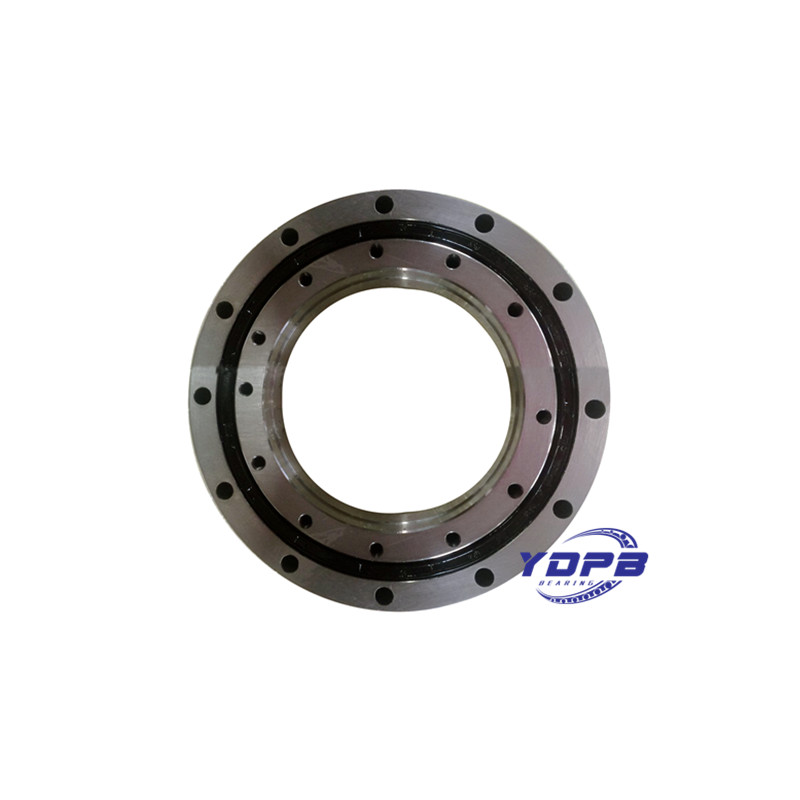

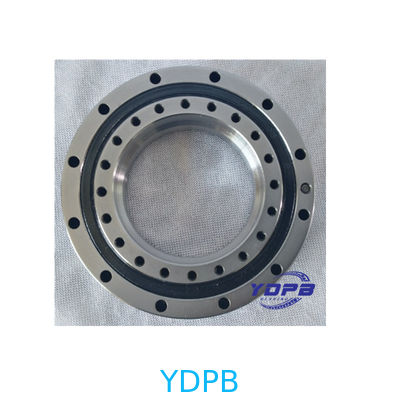

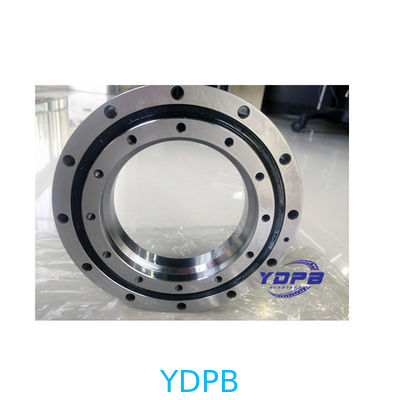

Rodamiento de accionamiento reductor SHF20-5016A fabricado en China

Rodamientos de accionamiento armónico

Rodamientos SHF

Rodamientos para robots industriales

Rodamientos SHF-20/SHG-20 Dimensión-54x90x18.5mm

Estructura de los productos

El rodamiento de accionamiento armónico tiene una estructura de rodillos cruzados. Según su área de aplicación, existen dos tipos: uno es nuestro anillo dividido y el anillo interior integrado, y otro es el anillo exterior y el anillo interior completamente integrados. Los cuerpos rodantes son rodillos cilíndricos dispuestos ortogonalmente, esta estructura permite que un solo rodamiento soporte la carga desde todas las direcciones, por ejemplo, radial, axial y par de inclinación, etc. Rodamiento con alta rigidez, precisión de rotación y capacidad de carga. Este rodamiento de la serie tiene una apariencia compacta, con orificios de montaje, el cliente puede montarlo directamente, adecuado para todo tipo de accionamientos armónicos.

Serie de rodamientos de accionamiento armónico

Serie SHF(SHG) (Anillo exterior integrado, anillo interior integrado)

La estructura del anillo exterior y el anillo interior es completamente integrada, el montaje no afectará el rendimiento, puede obtener una precisión de funcionamiento y un par estables. Adecuado para todo tipo de accionamientos armónicos de la serie SHF(SHG).

SHF/SHGModelos de la serie (Dimensión- dx D x H mm):

SHF-14/SHG-14 Dimensión-38x70x15.1mm

SHF-17/SHG-17 Dimensión -47x80x17mm

SHF-20/SHG-20 Dimensión-54x90x18.5mm

SHF-25/SHG-25 Dimensión-68x110x20.7mm

SHF-32/SHG-32 Dimensión-88x142x24.4mm

SHF-40/SHG-40 Dimensión-108x170x30mm

SHF-50/SHG-50 Dimensión-135x214x36mm

Detalles

Lubricación

Rodamiento con grasa de litio compuesta de alta calidad en fábrica, por lo que en condiciones normales de uso no es necesario agregar grasa. Pero para el funcionamiento del rodamiento, en la etapa inicial, el par de fricción aumentará temporalmente, el par de fricción se estabilizará cuando la grasa se adhiera uniformemente a la pista de rodadura y al rodillo.

Si las condiciones de uso del rodamiento cambian, la grasa general no puede cumplir con sus requisitos, contáctenos.

Método de montaje

Precaución de montaje

Limpie las piezas, por ejemplo, el asiento del rodamiento, el eje, etc., que estén relacionadas con el montaje del rodamiento. Verifique las rebabas (asegúrese de una buena tolerancia de ajuste entre el anillo interior del asiento del rodamiento y el anillo exterior del rodamiento, el cuello del eje y el anillo interior del rodamiento)

Al apretar el tornillo, el bloqueo del perno de retención debe dividirse en 3~4 etapas, desde el bloqueo incompleto hasta el bloqueo completo, de acuerdo con el “ método de cruce + ” una y otra vez.

Nota

No desmonte el rodamiento, ya que es ajustado por trabajadores profesionales y para mantener una buena precarga y grasa. Si funciona de forma anormal después de recibir el rodamiento, contáctenos.

Además, la temperatura de trabajo del rodamiento es -20℃~+80℃,si no, contáctenos.

Muchas otras series de rodamientos de precisión disponibles
