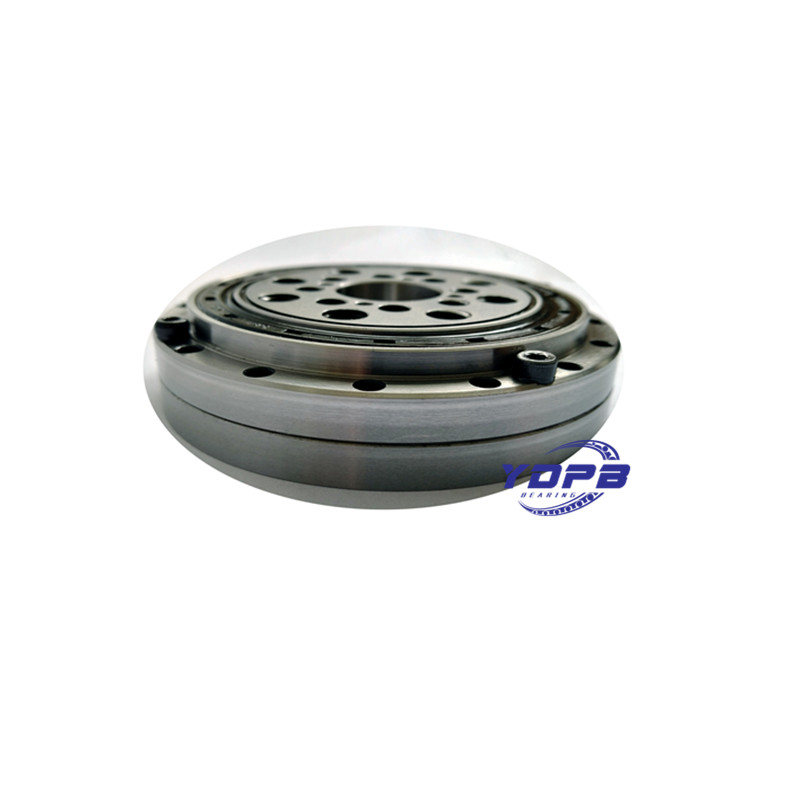

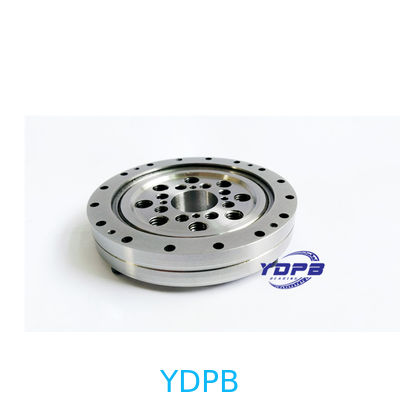

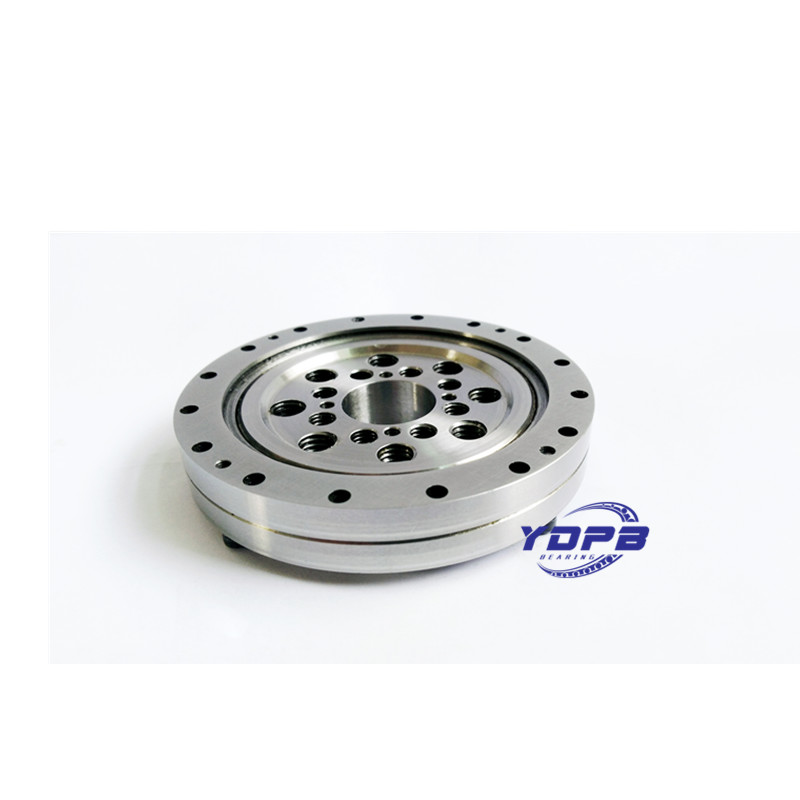

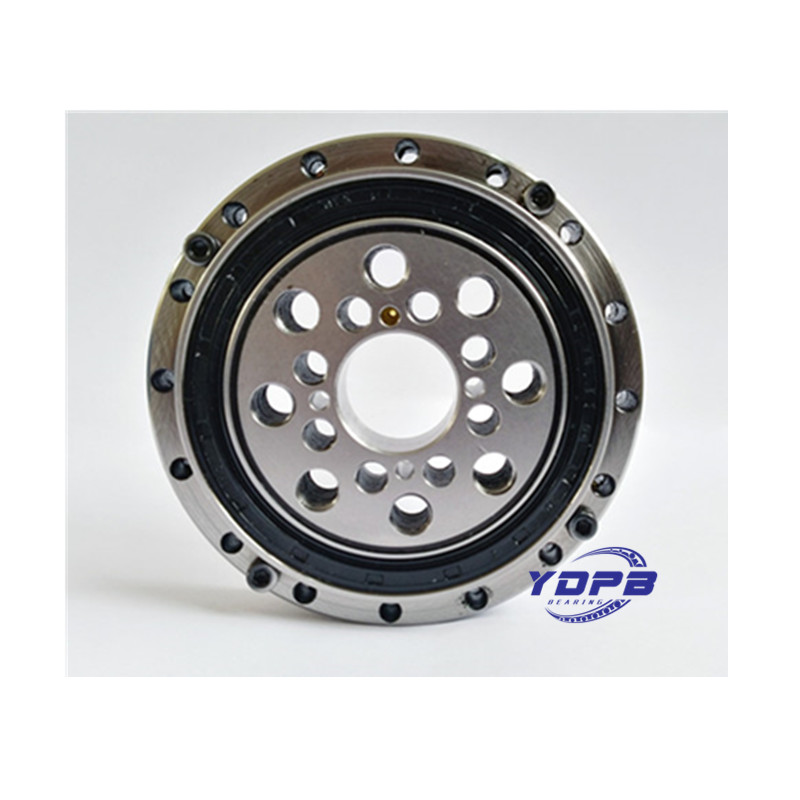

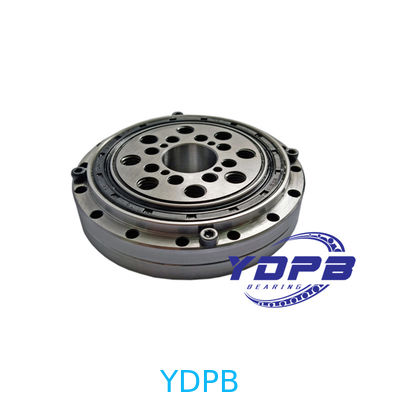

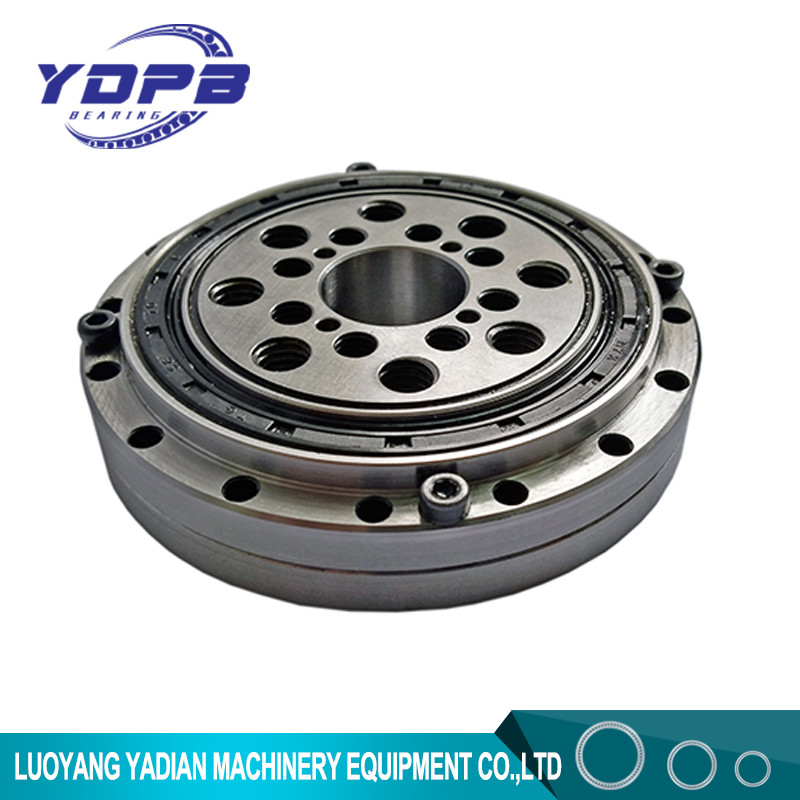

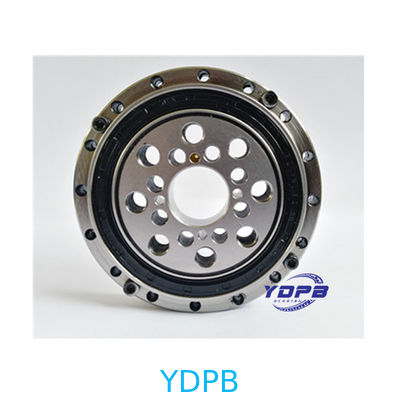

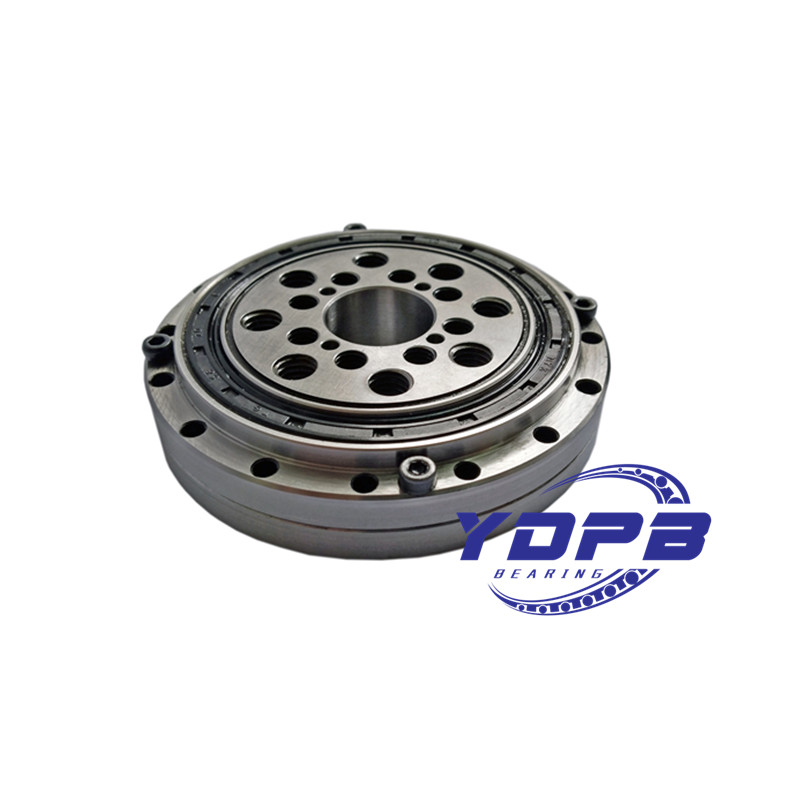

CSF65 fabricante de rodamientos de reductor armónico de China 44x210x39mm rodamiento para brazo robótico

Rodamientos de accionamiento armónico,Rodamientos para robots industriales CSF-65/CSG-65 dimensión-44x210x39mm

Estructura de los productos

El rodamiento de accionamiento armónico es una estructura de rodillos cruzados. Según su área de aplicación, existen dos tipos: uno es nuestro anillo dividido y el anillo interior integrado, y otro es el anillo exterior y el anillo interior totalmente integrado. Los cuerpos rodantes son rodillos cilíndricos dispuestos ortogonalmente, esta estructura permite que un rodamiento soporte la carga de todas las direcciones, por ejemplo, radial, axial y par de inclinación, etc. Rodamiento con alta rigidez, precisión de rotación y capacidad de carga. Este rodamiento de la serie tiene una apariencia compacta, con orificios de montaje, el cliente puede montarlo directamente, adecuado para todo tipo de accionamientos armónicos.

Serie de rodamientos de accionamiento armónico

Serie CSF(CSG) (Anillo exterior dividido, anillo interior integrado)

Estructura de anillo exterior dividido, anillo interior integrado, no hay necesidad de brida ni asiento de rodamiento. Adecuado para todo tipo de accionamientos armónicos de la serie CSF(CSG).

CSF/CSG modelo de la serie (Dimensión dxDXH)mm

CSF-14/CSG-14 dimensión-9x55x16.5mm

CSF-17/CSG-17 dimensión-10x62x16.5mm

CSF-20/CSG-20 dimensión-14x70x16.5mm

CSF-25/CSG-25 dimensión-20x85x18.5mm

CSF-32/CSG-32 dimensión-26x112x22.5mm

CSF-40/CSG-40 dimensión-24x126x24mm

CSF-50/CSG-50 dimensión-32x157x31mm

CSF-65/CSG-65 dimensión-44x210x39mm

Detalles

Lubricación

Rodamiento con grasa de litio compuesta de alta calidad en fábrica, por lo que en condiciones normales de uso no es necesario agregar grasa. Pero para el funcionamiento del rodamiento, en la etapa inicial, el par de fricción aumentará temporalmente, el par de fricción se estabilizará cuando la grasa se adhiera uniformemente a la pista de rodadura y al rodillo.

Si las condiciones de uso del rodamiento cambian, la grasa general no puede satisfacer sus requisitos, contáctenos.

Método de montaje

Precaución de montaje

Limpie las piezas, por ejemplo, el asiento del rodamiento, el eje, etc., que estén relacionadas con el montaje del rodamiento. Verifique las rebabas (asegúrese de una buena tolerancia de ajuste entre el anillo interior del asiento del rodamiento y el anillo exterior del rodamiento, el cuello del eje y el anillo interior del rodamiento)

Al apretar el tornillo, el bloqueo del perno de retención debe dividirse en 3~4 etapas, desde el bloqueo incompleto hasta el bloqueo completo, de acuerdo con el “ método de cruce + ” una y otra vez.

Nota

No desmonte el rodamiento, ya que es ajustado por trabajadores profesionales y para mantener una buena precarga y grasa. Si funciona de forma anormal después de recibir el rodamiento, contáctenos.

Además, la temperatura de trabajo del rodamiento es -20℃~+80℃,si no, contáctenos.

Muchas otras series de rodamientos de precisión disponibles
